Trong lĩnh vực điện công nghiệp, việc khởi động động cơ điện xoay chiều ba pha, đặc biệt là các động cơ có công suất lớn, luôn là một bài toán kỹ thuật quan trọng. Dòng khởi động cao đột ngột có thể gây ảnh hưởng xấu đến lưới điện, làm giảm tuổi thọ của động cơ và các thiết bị liên quan. Để khắc phục vấn đề này, mạch khởi động sao tam giác đã ra đời và trở thành một giải pháp tối ưu, được ứng dụng rộng rãi.
Mạch khởi động sao tam giác là gì và nguyên lý hoạt động
Mạch khởi động sao tam giác là một phương pháp đấu nối đặc biệt cho động cơ điện xoay chiều ba pha, cho phép thay đổi cách đấu dây của cuộn dây stato trong giai đoạn khởi động. Khi mới cấp điện, các cuộn dây được đấu theo hình sao (Y), lúc này điện áp đặt lên mỗi cuộn dây chỉ bằng 1/√3 điện áp nguồn, dẫn đến dòng khởi động giảm đáng kể.
Sau một khoảng thời gian nhất định hoặc khi động cơ đã đạt tốc độ quay mong muốn, mạch sẽ tự động chuyển đổi sang chế độ đấu tam giác (Δ). Ở chế độ này, động cơ hoạt động với điện áp định mức, cung cấp đủ công suất cho tải.
Nguyên lý này dựa trên đặc tính của động cơ không đồng bộ ba pha. Khi đấu sao, điện áp hiệu dụng đặt vào mỗi cuộn dây stato là U/ √3, trong khi dòng điện khởi động giảm đi 3 lần so với khi đấu trực tiếp. Khi chuyển sang đấu tam giác, điện áp đặt vào mỗi cuộn dây bằng điện áp nguồn, giúp động cơ đạt mô men xoắn và tốc độ định mức.

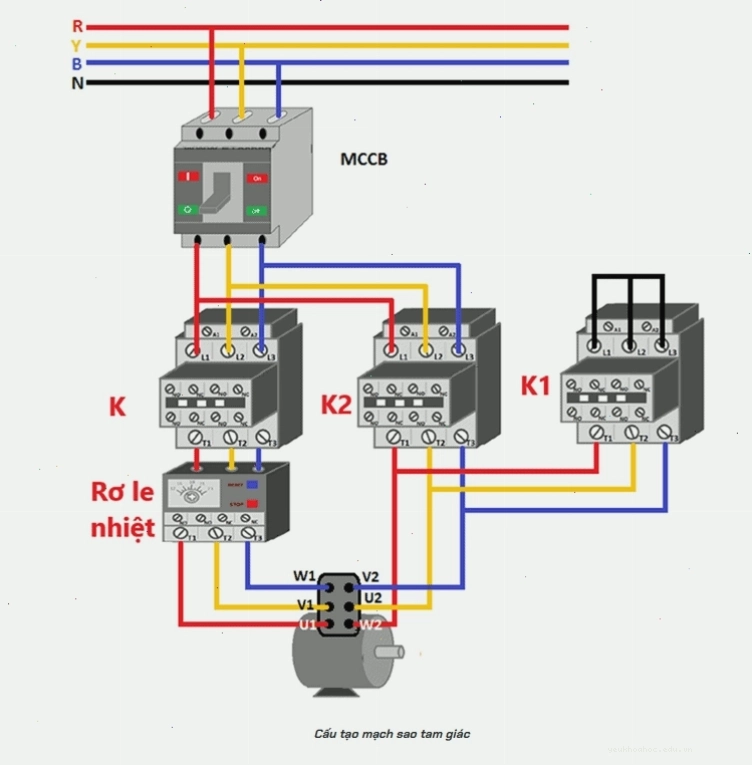

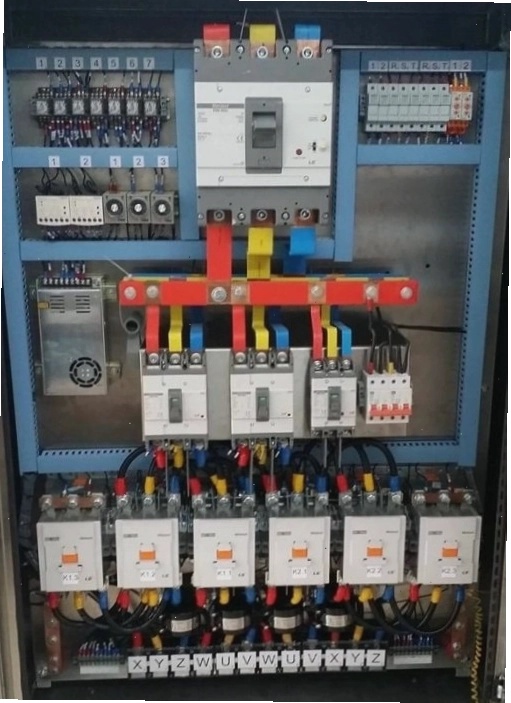

Cấu tạo chi tiết của mạch khởi động sao tam giác
Một mạch khởi động sao tam giác điển hình bao gồm các bộ phận chính sau:
- Ba contactor (khởi động từ): Thường được ký hiệu là K1, K2, K3. Contactor K1 là contactor chính, K2 là contactor đấu sao, và K3 là contactor đấu tam giác.
- Một rơ le nhiệt: Dùng để bảo vệ quá tải cho động cơ, thường lắp cùng contactor K1.
- Một bộ định thời (timer): Có chức năng điều khiển thời gian chuyển mạch từ chế độ sao sang tam giác.
- Động cơ điện ba pha: Có các đầu dây cho phép đấu nối theo cả hai kiểu sao và tam giác.
Ngoài ra, mạch còn có các dây dẫn, cầu đấu và các thiết bị bảo vệ khác như aptomat, nút nhấn dừng và chạy.
Các bước đấu nối mạch khởi động sao tam giác
Việc đấu nối mạch khởi động sao tam giác đòi hỏi sự chính xác và hiểu biết về kỹ thuật điện. Dưới đây là các bước cơ bản:
- Đấu nối nguồn cấp: Cấp điện áp ba pha vào các điểm đầu của contactor chính K1.
- Đấu nối động cơ:
- Các đầu cuộn dây của động cơ (thường là U1, V1, W1 và U2, V2, W2) cần được xác định rõ.
- Đấu nối các đầu U1, V1, W1 vào các tiếp điểm chính của K1.
- Đấu nối các đầu U2, V2, W2 vào các tiếp điểm của K2 (đấu sao) và K3 (đấu tam giác).
- Đấu nối K2 (đấu sao): Các đầu U2, V2, W2 của động cơ được nối với nhau thông qua các tiếp điểm của K2 để tạo thành điểm trung tính của hình sao.
- Đấu nối K3 (đấu tam giác): Các đầu dây được đấu chéo qua các tiếp điểm của K3 để tạo thành hình tam giác (ví dụ: U2 nối với V1, V2 nối với W1, W2 nối với U1).
- Đấu nối mạch điều khiển: Sử dụng bộ định thời và các nút nhấn để điều khiển hoạt động của K1, K2, K3. Mạch điều khiển đảm bảo K1 và K3 hoạt động cùng nhau sau khi K2 ngắt, hoặc ngược lại tùy theo thiết kế.

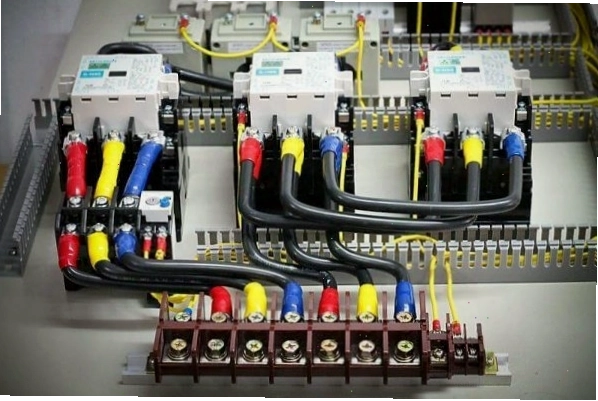

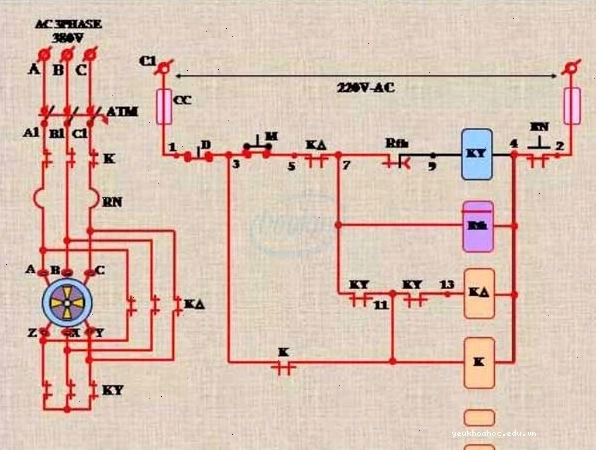

Sơ đồ đấu dây chi tiết cho thấy sự liên kết giữa các contactor và động cơ. - Lắp đặt rơ le nhiệt: Kết nối rơ le nhiệt với contactor chính K1 để bảo vệ quá tải.
Lưu ý quan trọng: Việc đấu nối sai có thể gây hư hỏng nghiêm trọng cho động cơ và hệ thống điện. Do đó, cần có kỹ thuật viên có chuyên môn thực hiện hoặc giám sát.
Các loại mạch khởi động sao tam giác phổ biến
Bên cạnh mạch khởi động sao tam giác cơ bản, còn có các biến thể khác nhau nhằm đáp ứng nhu cầu sử dụng đa dạng:
- Mạch khởi động sao tam giác dùng nút nhấn: Người vận hành chủ động nhấn nút để bắt đầu quá trình khởi động và chuyển mạch.
- Mạch khởi động sao tam giác tự động: Sử dụng bộ định thời để tự động chuyển đổi trạng thái sau một khoảng thời gian cài đặt.
- Mạch khởi động sao tam giác có đảo chiều quay: Bổ sung thêm các contactor để thay đổi thứ tự pha cấp cho động cơ, cho phép đảo chiều quay dễ dàng. Đây là một yêu cầu phổ biến trong nhiều ứng dụng công nghiệp. Mạch khởi động sao tam giác có đảo chiều quay yêu cầu sự tính toán kỹ lưỡng hơn trong việc đấu nối và điều khiển để đảm bảo an toàn.
Mạch khởi động sao tam giác có tác dụng gì? Tác dụng chính là hạn chế dòng điện đột biến khi khởi động, giúp bảo vệ lưới điện, giảm sốc cơ khí và kéo dài tuổi thọ cho động cơ.
Ưu và nhược điểm của mạch khởi động sao tam giác
Việc lựa chọn phương pháp khởi động phù hợp phụ thuộc vào nhiều yếu tố, bao gồm công suất động cơ, yêu cầu về dòng khởi động và chi phí.
| Ưu điểm | Nhược điểm |
|---|---|
| Giảm dòng khởi động xuống còn khoảng 1/3, giảm sụt áp lưới điện. | Mô men khởi động ban đầu chỉ bằng 1/3 so với đấu trực tiếp, không phù hợp với các tải nặng yêu cầu mô men lớn ngay từ đầu. |
| Tiết kiệm năng lượng so với các phương pháp khởi động khác. | Cần thêm các thiết bị như contactor, timer, làm tăng chi phí và độ phức tạp của mạch. |
| Đơn giản, dễ lắp đặt và bảo trì. | Không phù hợp cho động cơ có công suất quá nhỏ hoặc quá lớn. |
| Bảo vệ động cơ khỏi các tác động cơ khí và điện trong quá trình khởi động. | Cần có động cơ có đủ 6 đầu dây để thực hiện đấu nối sao và tam giác. |

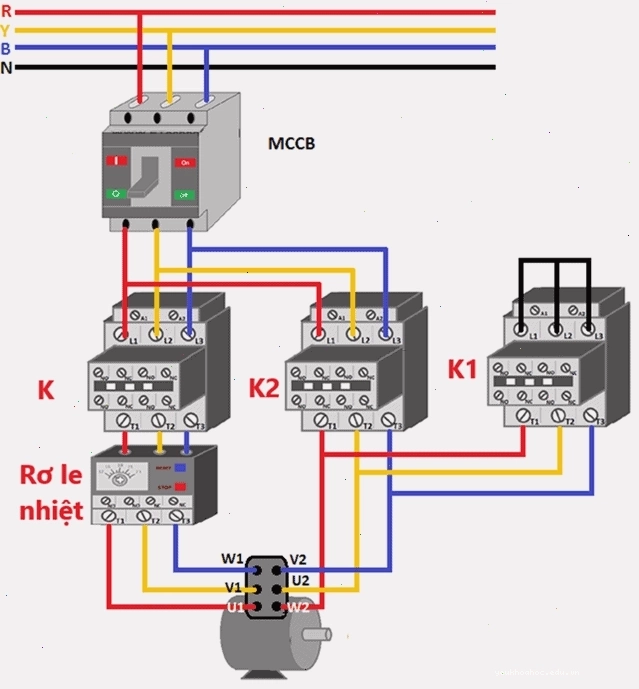

Ứng dụng thực tế của mạch khởi động sao tam giác
Mạch khởi động sao tam giác được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là với các động cơ ba pha có công suất từ trung bình đến lớn.
- Hệ thống bơm nước công nghiệp: Khởi động các bơm ly tâm lớn cho nhà máy, khu dân cư, hệ thống thủy lợi.
- Máy nén khí: Khởi động các máy nén khí công suất lớn trong các nhà máy sản xuất.
- Hệ thống quạt thông gió: Điều khiển các quạt hút, quạt thổi công nghiệp trong nhà xưởng, hầm mỏ.
- Máy nghiền, máy trộn: Ứng dụng trong các nhà máy sản xuất xi măng, thức ăn chăn nuôi, chế biến nông sản.
- Cần trục, thang máy: Đảm bảo quá trình vận hành êm ái và an toàn.
Sự linh hoạt và hiệu quả về chi phí làm cho mạch khởi động sao tam giác trở thành lựa chọn hàng đầu cho nhiều ứng dụng yêu cầu giảm dòng khởi động mà không cần mô men khởi động quá cao.
Giải pháp thay thế và các lưu ý khi sử dụng
Trong một số trường hợp, các phương pháp khởi động khác như khởi động mềm (soft starter) hoặc sử dụng biến tần (inverter) có thể mang lại hiệu quả cao hơn, đặc biệt khi yêu cầu khả năng điều chỉnh tốc độ linh hoạt hoặc mô men khởi động lớn. Tuy nhiên, chi phí đầu tư ban đầu cho các giải pháp này thường cao hơn so với mạch sao tam giác.
Khi sử dụng mạch khởi động sao tam giác, cần lưu ý các điểm sau:
- Đảm bảo động cơ có đủ 6 đầu dây để đấu nối.
- Tính toán thời gian chuyển mạch phù hợp để tránh khởi động lại khi động cơ chưa đạt tốc độ ổn định.
- Kiểm tra định kỳ các tiếp điểm contactor và rơ le nhiệt để đảm bảo hoạt động chính xác.
- Tuân thủ các quy định an toàn về điện khi lắp đặt và vận hành.
Việc hiểu rõ nguyên lý và ứng dụng của mạch khởi động sao tam giác sẽ giúp các kỹ sư và kỹ thuật viên lựa chọn và triển khai giải pháp phù hợp, tối ưu hiệu suất hoạt động và đảm bảo an toàn cho hệ thống điện.
