Máy bơm ly tâm là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Bơm ly tâm là gì? Là loại máy bơm thủy lực cánh dẫn, hoạt động dựa trên nguyên lý biến đổi cơ năng của động cơ thành thế năng của chất lỏng. Bơm ly tâm chiếm đại đa số trong các loại máy bơm công nghiệp nhờ sự đơn giản, hiệu quả và khả năng làm việc với nhiều loại chất lỏng khác nhau.

Tìm hiểu máy bơm ly tâm là gì

Máy bơm ly tâm là một thiết bị cơ khí được thiết kế để di chuyển chất lỏng bằng cách sử dụng lực ly tâm. Nguyên tắc cơ bản của nó là truyền năng lượng quay từ một động cơ (thường là động cơ điện) sang chất lỏng thông qua một bộ phận gọi là cánh quạt (impeller). Khi cánh quạt quay với tốc độ cao, nó sẽ đẩy chất lỏng ra phía ngoài theo phương bán kính, tạo ra một vùng áp suất thấp tại tâm và hút chất lỏng liên tục vào. Chất lỏng sau đó được dẫn ra khỏi bơm qua một bộ phận gọi là vỏ bơm hoặc volute, nơi mà vận tốc của chất lỏng được chuyển hóa thành áp suất.

Các loại bơm ly tâm rất đa dạng, từ các dòng bơm dân dụng nhỏ đến các hệ thống bơm công nghiệp khổng lồ. Một ví dụ điển hình là bơm ly tâm 3hp, thường được sử dụng trong các ứng dụng tưới tiêu hoặc cấp nước cho các tòa nhà vừa và nhỏ. Các dòng bơm cao cấp hơn như bơm ly tâm trục ngang pentax lại thể hiện sự tinh tế trong thiết kế và hiệu suất hoạt động vượt trội, đặc biệt trong các ứng dụng đòi hỏi độ tin cậy cao.

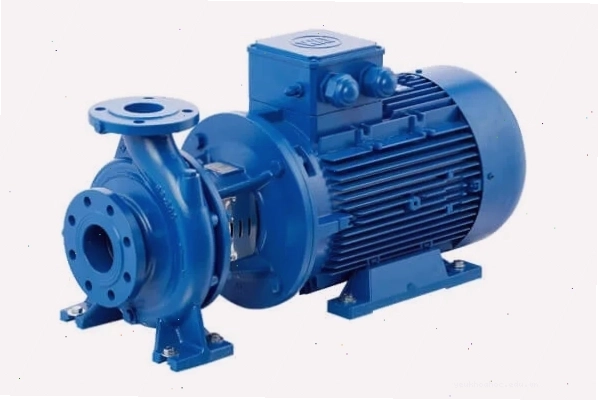

Máy bơm ly tâm ECO SNM - ECO SNM-V điển hình — Máy bơm ly tâm ECO SNM - ECO SNM-V với thiết kế chuẩn mực cho các ứng dụng công nghiệp.

Cấu tạo chi tiết của bơm ly tâm

Để hiểu rõ hơn về cách thức hoạt động, chúng ta cần tìm hiểu cấu tạo của một máy bơm ly tâm tiêu chuẩn. Một máy bơm ly tâm thường bao gồm các bộ phận chính sau:

Cánh bơm (Impeller): Đây là bộ phận cốt lõi, có nhiệm vụ truyền năng lượng quay từ trục động cơ sang chất lỏng. Cánh bơm thường được làm bằng kim loại hoặc nhựa cao cấp, có nhiều hình dạng và kích thước khác nhau tùy thuộc vào loại chất lỏng cần bơm và hiệu suất yêu cầu.
Vỏ bơm (Casing/Volute): Vỏ bơm có nhiệm vụ bao bọc cánh bơm và dẫn chất lỏng. Thiết kế của vỏ bơm thường có dạng xoắn ốc (volute) hoặc dạng tuabin, giúp chuyển đổi năng lượng động năng của chất lỏng thành thế năng (áp suất) một cách hiệu quả nhất.
Trục bơm (Shaft): Trục bơm kết nối cánh bơm với động cơ, truyền mô-men xoắn để cánh bơm quay.
Ống hút (Suction Nozzle): Lỗ vào của chất lỏng, thường đặt ở trung tâm của vỏ bơm, nơi chất lỏng được hút vào cánh bơm.
Ống đẩy (Discharge Nozzle): Lỗ ra của chất lỏng, nơi chất lỏng đã được tăng áp suất thoát ra khỏi bơm.
Phớt cơ khí hoặc gioăng (Mechanical Seal/Gasket): Bộ phận này có chức năng làm kín trục bơm, ngăn chặn rò rỉ chất lỏng ra bên ngoài tại điểm trục đi qua vỏ bơm.
Động cơ (Motor): Nguồn cung cấp năng lượng, thường là động cơ điện, để quay trục và cánh bơm.

Bơm ly tâm có cấu tạo như thế nào là câu hỏi mà nhiều người mới tìm hiểu quan tâm. Hiểu rõ từng bộ phận giúp chúng ta sử dụng và bảo trì máy bơm hiệu quả hơn.

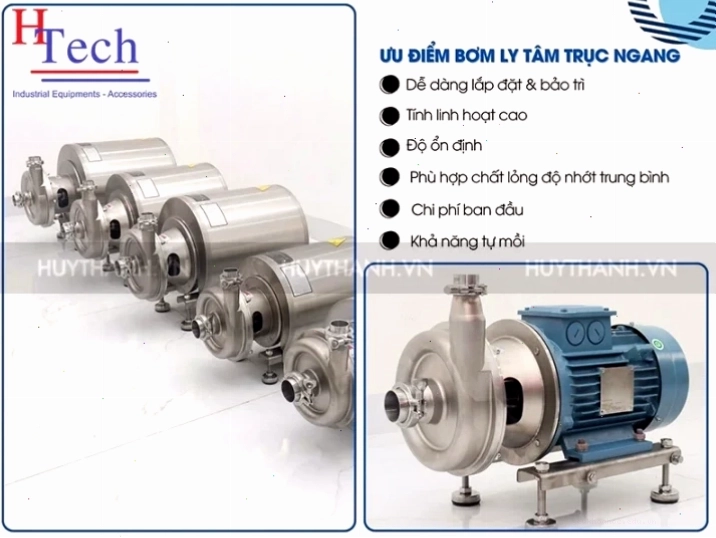

Máy bơm ly tâm trục ngang với các bộ phận chính — Cấu tạo một máy bơm ly tâm trục ngang, minh họa rõ nét các bộ phận chức năng.

Nguyên lý hoạt động của máy bơm ly tâm

Nguyên lý hoạt động của bơm ly tâm dựa trên việc khai thác lực ly tâm sinh ra khi cánh bơm quay. Quá trình này diễn ra như sau:

Chất lỏng được hút vào tâm cánh bơm: Khi động cơ khởi động, trục bơm và cánh bơm bắt đầu quay. Vùng áp suất thấp được tạo ra tại tâm cánh bơm (mắt bơm), khiến chất lỏng trong đường ống hút bị hút vào.
Chất lỏng được tăng tốc và đẩy ra ngoài: Khi chất lỏng di chuyển qua các cánh quạt đang quay, nó nhận năng lượng và bị đẩy văng ra phía ngoài theo hướng tiếp tuyến với quỹ đạo quay của cánh.
Chuyển hóa năng lượng trong vỏ bơm: Chất lỏng có vận tốc cao được dẫn vào vỏ bơm có tiết diện tăng dần (dạng volute). Tại đây, năng lượng động năng của chất lỏng được chuyển hóa thành thế năng (áp suất) theo nguyên lý Bernoulli.
Chất lỏng được đẩy ra hệ thống: Chất lỏng với áp suất cao hơn sẽ chảy ra khỏi ống đẩy và đi vào hệ thống đường ống hoặc thiết bị cần sử dụng.

Quá trình này diễn ra liên tục, tạo ra dòng chảy ổn định cho chất lỏng. Hiệu suất của bơm phụ thuộc vào nhiều yếu tố như thiết kế cánh bơm, tốc độ quay, kích thước bơm, và đặc tính của chất lỏng.

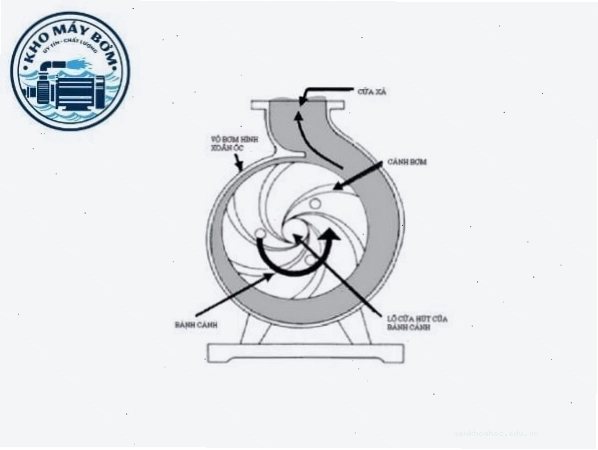

Bơm Ly Tâm Trục Ngang Đa Tầng Cánh Hoạt Động Dựa Trên Lực Ly Tâm — Bơm ly tâm trục ngang đa tầng cánh hoạt động dựa trên lực ly tâm và được các tầng cánh làm tăng thêm áp suất.

Ứng dụng phổ biến của bơm ly tâm

Nhờ tính năng ưu việt và sự đa dạng trong thiết kế, bơm ly tâm được ứng dụng rộng rãi trong hầu hết các lĩnh vực của đời sống và sản xuất:

Cấp thoát nước: Bơm nước sạch cho sinh hoạt, tưới tiêu nông nghiệp, hệ thống thoát nước đô thị, xử lý nước thải.
Công nghiệp hóa chất: Bơm các loại hóa chất, dung môi, axit, kiềm trong các nhà máy hóa chất, lọc dầu, luyện kim.
Sản xuất thực phẩm và đồ uống: Bơm sữa, nước ép, bia, rượu, dầu ăn với yêu cầu vệ sinh cao.
Hệ thống làm mát và sưởi ấm: Tuần hoàn nước trong các hệ thống điều hòa không khí, lò hơi, hệ thống sưởi ấm.
Hải quân và hàng hải: Bơm nước biển, bơm bilge, hệ thống làm mát động cơ tàu thuyền.
Xây dựng: Bơm bùn, bơm bê tông, bơm nước thải công trường.

Đặc biệt, các loại bơm ly tâm đa tầng cánh như bơm ly tâm trục ngang đa tầng cánh được ứng dụng trong các hệ thống yêu cầu áp suất cao, ví dụ như hệ thống tăng áp cho các tòa nhà cao tầng hoặc các ứng dụng công nghiệp đặc thù.

Bơm Ly Tâm Trục Ngang Đa Tầng Được Ứng Dụng Rộng Rãi Trong Công Nghiệp — Bơm ly tâm trục ngang đa tầng được ứng dụng rộng rãi trong công nghiệp, nông nghiệp, dân dụng.

Ưu điểm và nhược điểm của bơm ly tâm

Giống như mọi loại máy móc khác, bơm ly tâm cũng có những ưu và nhược điểm riêng:

Ưu điểm

Thiết kế đơn giản, gọn nhẹ: Dễ dàng lắp đặt, vận hành và bảo trì.
Hoạt động ổn định, lưu lượng lớn: Cung cấp dòng chảy liên tục và ổn định, phù hợp với nhiều ứng dụng.
Khả năng làm việc với nhiều loại chất lỏng: Có thể bơm nước sạch, nước thải, hóa chất, dầu, dung môi (với vật liệu chế tạo phù hợp).
Áp suất tương đối cao: Đặc biệt với các dòng bơm đa tầng cánh, áp suất có thể đạt mức rất cao.
Giá thành hợp lý: So với các loại bơm khác có cùng công suất, bơm ly tâm thường có giá cạnh tranh hơn.

Nhược điểm

Cần mồi nước ban đầu: Hầu hết các loại bơm ly tâm đều cần được mồi đầy nước trước khi khởi động để có thể hoạt động.
Hiệu suất giảm khi áp suất thay đổi đột ngột: Áp suất hoạt động quá cao hoặc quá thấp có thể làm giảm hiệu suất của bơm.
Không phù hợp với chất lỏng có độ nhớt cao hoặc chứa nhiều hạt rắn lớn: Có thể gây tắc nghẽn hoặc hư hỏng cánh bơm.
Dễ bị xâm thực (cavitation): Nếu áp suất hút quá thấp, có thể gây ra hiện tượng xâm thực, làm hư hại cánh bơm và giảm hiệu suất.

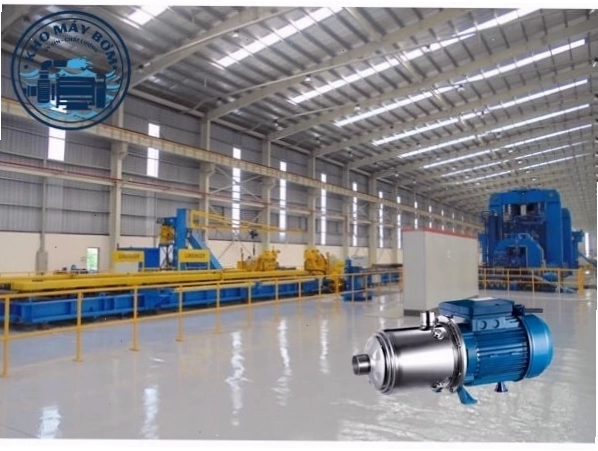

Bơm Ly Tâm Trục Ngang Đa Tầng Cánh Là Gì — Bơm ly tâm trục ngang đa tầng cánh là gì và khi nào nên sử dụng loại bơm này.

Lựa chọn bơm ly tâm phù hợp

Việc lựa chọn một chiếc bơm ly tâm phù hợp đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố sau:

Lưu lượng (Q): Khối lượng chất lỏng cần bơm trong một đơn vị thời gian.
Cột áp (H): Áp suất tổng cộng mà bơm cần tạo ra để thắng tổn thất trên đường ống và đưa chất lỏng lên độ cao yêu cầu.
Loại chất lỏng: Đặc tính lý hóa của chất lỏng (nhiệt độ, độ nhớt, tính ăn mòn, có lẫn hạt rắn hay không).
Môi trường làm việc: Yêu cầu về điện áp, môi trường xung quanh (chống cháy nổ, chống nước...).
Nguồn năng lượng: Loại động cơ phù hợp (điện, diesel, xăng...).

Với các yêu cầu về áp suất cao, nên cân nhắc các dòng bơm ly tâm trục ngang đa tầng cánh. Đối với các ứng dụng dân dụng hoặc tưới tiêu, các dòng bơm có công suất vừa phải như bơm ly tâm 3hp thường là lựa chọn tối ưu về chi phí và hiệu quả.

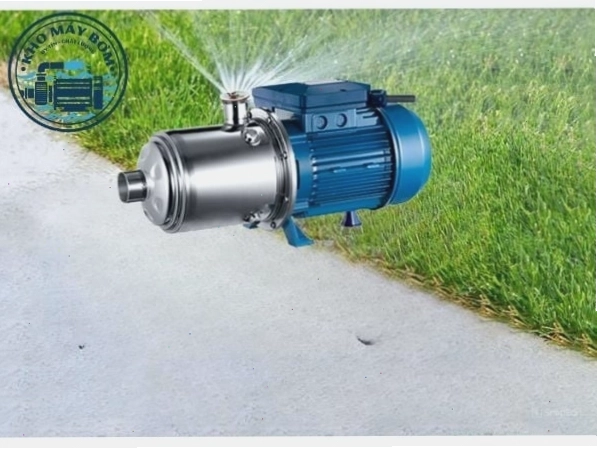

Sử dụng Bơm Ly Tâm Trục Ngang Đa Tầng Khi Cần Tăng Áp Suất Nước — Sử dụng bơm ly tâm trục ngang đa tầng khi cần tăng áp suất nước hoặc đẩy nước lên cao.

Việc lựa chọn đúng loại bơm sẽ đảm bảo hiệu quả hoạt động, tuổi thọ của thiết bị và tiết kiệm chi phí vận hành. Nếu quý khách hàng đang tìm kiếm giải pháp bơm ly tâm tối ưu, hãy liên hệ ngay với chúng tôi để nhận được tư vấn chi tiết và báo giá tốt nhất.
