Trong lĩnh vực điện công nghiệp, việc khởi động động cơ 3 pha luôn là một vấn đề quan trọng, đòi hỏi sự hiểu biết sâu sắc về các phương pháp đấu nối. Một trong những phương pháp phổ biến và hiệu quả nhất hiện nay chính là mạch đấu sao tam giác. Phương pháp này không chỉ giúp giảm dòng khởi động, bảo vệ động cơ mà còn tối ưu hóa hiệu suất hoạt động. Bài viết này sẽ đi sâu vào phân tích nguyên lý, cấu tạo, cách đấu nối cũng như ứng dụng thực tế của mạch sao tam giác.
Nguyên lý hoạt động của mạch đấu sao tam giác
Mục đích chính của việc đấu sao tam giác là khắc phục nhược điểm của phương pháp khởi động trực tiếp (DOL), đặc biệt là với các động cơ có công suất lớn. Khi khởi động trực tiếp, dòng điện khởi động có thể lên tới 6-7 lần dòng định mức, gây sụt áp trên lưới điện và tạo áp lực lớn lên các bộ phận cơ khí của động cơ.

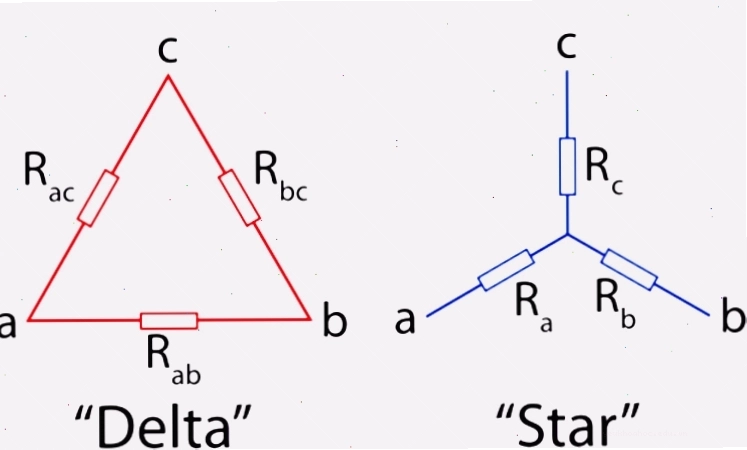

Nguyên lý hoạt động của mạch sao tam giác dựa trên việc thay đổi cách đấu nối các cuộn dây stato của động cơ:
- Chế độ khởi động Sao (Y): Ở giai đoạn này, ba đầu cuối của ba cuộn dây stato được nối chung với nhau, tạo thành điểm trung tính. Dòng điện chỉ chạy qua một phần của mỗi cuộn dây (khoảng 1/3 tổng điện trở). Điều này làm cho điện áp đặt vào mỗi cuộn dây giảm đi còn 1/√3 (khoảng 58%) so với điện áp lưới, dẫn đến dòng khởi động giảm đáng kể (khoảng 1/3 so với khởi động trực tiếp).
- Chế độ hoạt động Tam giác (Δ): Sau khi động cơ đã đạt được một tốc độ nhất định (thường khoảng 75-80% tốc độ định mức), mạch sẽ tự động hoặc bằng tay chuyển sang chế độ đấu tam giác. Lúc này, hai đầu của mỗi cuộn dây stato được nối với điện áp lưới. Dòng điện chạy qua toàn bộ cuộn dây, giúp động cơ đạt được công suất và tốc độ định mức.

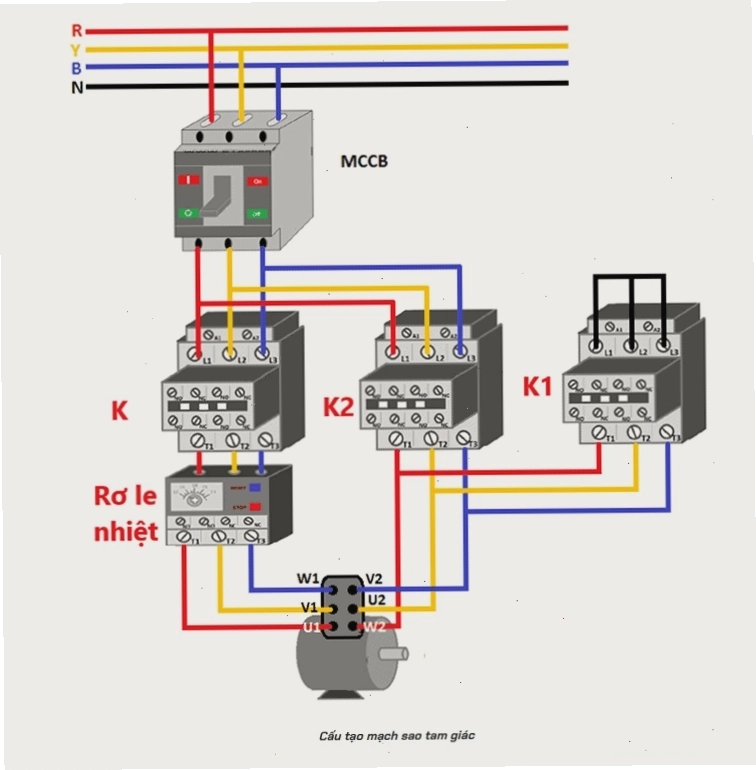

Cấu tạo cơ bản của mạch đấu sao tam giác
Để thực hiện việc chuyển đổi giữa hai chế độ sao và tam giác, mạch đấu sao tam giác thường bao gồm các thiết bị chính sau:
- Ba contactor (khởi động từ): Bao gồm contactor chính (KM1), contactor sao (KM2) và contactor tam giác (KM3). Contactor chính cấp nguồn cho động cơ, contactor sao nối các đầu cuối cuộn dây lại với nhau, và contactor tam giác nối hai đầu mỗi cuộn dây với nhau.
- Rơ le nhiệt (th1): Dùng để bảo vệ động cơ khỏi quá tải. Rơ le nhiệt sẽ ngắt mạch điều khiển khi dòng điện vượt quá ngưỡng an toàn trong thời gian dài.

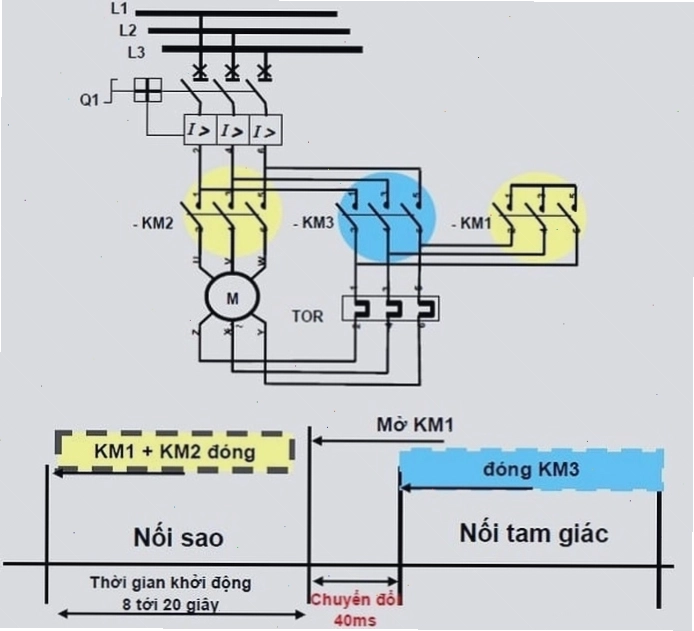

- Bộ định thời (Timer): Có vai trò điều khiển thời gian chuyển mạch từ chế độ sao sang chế độ tam giác. Bộ định thời sẽ gửi tín hiệu để ngắt contactor sao và đóng contactor tam giác sau một khoảng thời gian đã cài đặt.
- Động cơ điện 3 pha: Động cơ cần có 6 đầu dây ra để có thể thực hiện đấu nối theo cả hai kiểu sao và tam giác.
Việc đấu sao tam giác động cơ đòi hỏi sự chính xác trong việc kết nối các dây dẫn giữa các contactor và động cơ. Sai sót trong quá trình đấu nối có thể gây hư hỏng nghiêm trọng cho động cơ hoặc hệ thống điện.
Các yêu cầu và lưu ý khi đấu nối sao tam giác
Để đảm bảo mạch hoạt động an toàn và hiệu quả, người thực hiện cần tuân thủ các yêu cầu sau đây khi đấu sao tam giác yêu cầu:
- Công suất động cơ: Mạch sao tam giác chỉ phù hợp với các động cơ 3 pha có công suất từ khoảng 5.5kW trở lên và có điện áp vận hành phù hợp với điện áp lưới. Đối với các động cơ công suất nhỏ, việc đấu nối trực tiếp thường được ưu tiên vì chi phí thấp hơn và không gây ảnh hưởng đáng kể đến lưới điện.
- Đấu nối 6 đầu dây: Động cơ bắt buộc phải có đủ 6 đầu dây ra từ ba cuộn dây stato để có thể thực hiện đấu nối theo cả hai kiểu sao và tam giác. Các đầu dây này thường được ký hiệu là U1, V1, W1 (đầu vào) và U2, V2, W2 (đầu ra).
- Nguyên tắc song song và nối tiếp: Trong chế độ sao, các đầu U2, V2, W2 được nối chung. Trong chế độ tam giác, U1 nối với V2, V1 nối với W2, và W1 nối với U2.
- Tránh đấu sai: Cần đặc biệt cẩn trọng trong quá trình đấu nối để tránh trường hợp hai contactor (sao và tam giác) đóng cùng lúc, gây ngắn mạch nghiêm trọng. Nguyên tắc khóa liên động cơ khí hoặc điện tử giữa các contactor là bắt buộc.
- Bảo vệ động cơ: Rơ le nhiệt cần được cài đặt dòng hoạt động phù hợp với dòng định mức của động cơ khi chạy ở chế độ tam giác.
Việc hiểu rõ đấu sao tam giác để làm gì sẽ giúp người kỹ thuật lựa chọn phương pháp khởi động phù hợp, tránh lãng phí và đảm bảo an toàn.
Ứng dụng thực tế của mạch đấu sao tam giác
Mạch đấu sao tam giác động cơ được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng giảm dòng khởi động và bảo vệ động cơ hiệu quả.
| Thiết bị/Ngành nghề | Vai trò của mạch đấu sao tam giác | Lý do áp dụng |
|---|---|---|
| Máy bơm nước công nghiệp | Khởi động các loại bơm ly tâm, bơm hướng trục công suất lớn mà không gây sụt áp lưới điện. | Bảo vệ lưới điện và động cơ khi khởi động, kéo dài tuổi thọ máy bơm. |
| Máy nén khí | Khởi động các máy nén khí trục vít, piston công suất cao. | Giảm áp lực khởi động, tránh làm hỏng bộ phận cơ khí của máy nén. |
| Quạt công nghiệp | Khởi động quạt hướng trục, quạt ly tâm trong các hệ thống thông gió, làm mát nhà xưởng lớn. | Hạn chế dòng khởi động đột ngột, bảo vệ hệ thống truyền động. |
| Máy nghiền, máy trộn | Khởi động các thiết bị yêu cầu mô men xoắn lớn ban đầu. | Đảm bảo quá trình khởi động diễn ra êm ái, không gây giật cục. |
Ngoài ra, mạch đấu sao tam giác máy biến áp (trong một số ứng dụng cụ thể) hoặc các thiết bị công nghiệp khác có sử dụng động cơ 3 pha công suất lớn đều có thể áp dụng phương pháp khởi động này. Việc lựa chọn contactor và rơ le nhiệt phù hợp với thông số kỹ thuật của động cơ là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định.
Lợi ích và hạn chế của mạch đấu sao tam giác
Giống như bất kỳ phương pháp kỹ thuật nào, mạch đấu sao tam giác cũng có những ưu điểm và nhược điểm riêng.
- Lợi ích:
- Giảm dòng khởi động xuống còn khoảng 1/3 so với khởi động trực tiếp, giúp bảo vệ lưới điện và các thiết bị khác.
- Giảm mô men xoắn khởi động, tránh gây hư hại cho các bộ phận cơ khí của động cơ và máy móc kết nối.
- Tăng tuổi thọ cho động cơ và hệ thống truyền động.
- Chi phí lắp đặt tương đối hợp lý so với các phương pháp khởi động mềm khác.
- Hạn chế:
- Chỉ phù hợp với động cơ có 6 đầu dây ra và có thể chịu được việc chuyển đổi chế độ.
- Mô men xoắn khởi động thấp hơn so với khởi động trực tiếp, có thể không phù hợp với các tải yêu cầu mô men khởi động rất cao.
- Yêu cầu kỹ thuật lắp đặt và đấu nối chính xác, cẩn thận để tránh sai sót.
- Có thể xảy ra hiện tượng quá điện áp tạm thời khi chuyển mạch nếu không được thiết kế và lắp đặt đúng cách.
Để khắc phục một số hạn chế, các kỹ sư có thể xem xét các giải pháp khởi động tiên tiến hơn như khởi động mềm hoặc biến tần, tuy nhiên, mạch khởi động sao tam giác vẫn giữ vai trò quan trọng trong nhiều ứng dụng nhờ sự cân bằng giữa hiệu quả và chi phí.
Kết luận
Mạch đấu sao tam giác là một giải pháp kỹ thuật hiệu quả và phổ biến để khởi động động cơ 3 pha công suất lớn, giúp giảm thiểu dòng điện đột biến, bảo vệ thiết bị và tối ưu hóa hiệu suất hoạt động. Việc nắm vững nguyên lý, cấu tạo và các yêu cầu khi đấu nối sẽ giúp các kỹ sư điện áp dụng phương pháp này một cách tối ưu nhất trong thực tế sản xuất. Nếu bạn đang tìm kiếm giải pháp khởi động an toàn và tiết kiệm cho động cơ của mình, mạch đấu sao tam giác chắc chắn là một lựa chọn đáng cân nhắc.
